CF-ZA-1S 系列

CF-ZA-1S系列支持1.2型?2.74μm像素間距的大型?高像素傳感器

4D高分辨率鏡頭

CF-ZA-1S 系列

支持1.2"型大圖像傳感器

FUJINON CF-ZA-1S系列支持1.2型?2.74μm像素間距（相當于2500萬像素)的大型?高像素圖像傳感器。相對照度高達90％以上*1，可以獲得從圖像中心到周邊均清晰且?guī)谉o畸變的圖像。

*1 是指用戶使用頻率較高的F4光圈值時。

兼容的感應尺寸（標準）：可以充分發揮目標對象的性能。

主要特點

相對照度高達90%以上*2

一般而言，圖像周邊的亮度由鏡頭的「相對照度」和「主光線入射角度(CRA)」決定。CF-ZA-1S系列采用富士膠片的光學設計，相對照度高達90%以上*2(鏡頭單體)，并且支持1.1型大型傳感器，將CRA抑制在5°以下。基于以上特點，因此可以獲得周邊包括四角清晰通透的圖像。

*2 是指用戶使用頻率較高的F4光圈值時。

一般而言，為了改善中心和周邊的明暗差，即便通過軟件對圖像進行補償處理，也會出現“噪點“并不能獲得清晰的圖像。而CF-ZA-1S系列無需對光量進行補償，包括周邊部在內均實現了均勻的高光量，因此能獲得低噪點的高品質圖像。適用于對可靠性要求較高的檢查。

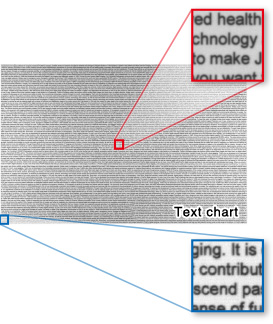

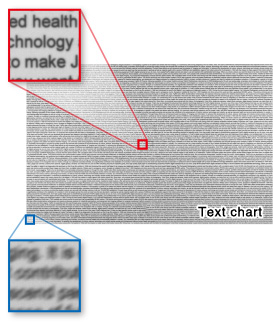

＜無圖像矯正處理的實拍圖像＞

CRA大的鏡頭

圖像周邊光量 30%

CF-ZA-1S 系列

圖像周邊光量80%

FUJINON鏡頭出色的高分辨—四維高像素技術

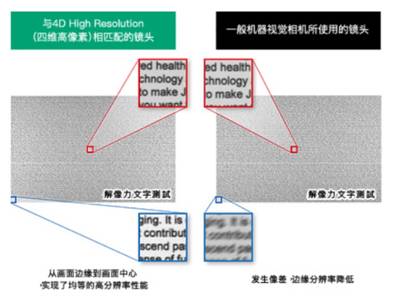

「4D High Resolution」從圖像的中心到周邊均保持均一的高分辨率，可以抑制因攝影距離或光圈值改變導致的分辨率下降。
因此可以在各種設置、攝影條件下獲取高分辨率的均一圖像。

在整體畫面釋放1.2型傳感器2.74μm像素間距（相當于2500萬像素）相機的性能。
尤其與IMX530（1.2型）、IMX253（1.1型）、IMX255（1型）搭配可以發揮原始性能。

支持未來更精細化，像素間距更小的下一代傳感器。整個畫面可使用1.2型傳感器2.74μm像素（相當于2500萬像素）。

通過高精度的組裝技術和自主的檢測儀，抑制邊緣的模糊和單個瑕疵。

采用富士膠片的防振動、抗沖擊機械結構設計

依據JIS C 60068-2-6*2 進行嚴格的振動試驗，實驗前和實驗后均保持了高分辨率。

在機器視覺易發生振動或沖撞的環境下，即便受到******10G*3 的沖撞，光軸變動（畫面錯位）僅可抑制在10μm以下。

采用富士膠片的機械結構，而非粘結劑，所以不會出現因濕度、或溫度過高導致產品劣化。

采用可變光圈也同樣實現了防振動，抗沖擊性能，保證設置操作性。這些功能使操作更加方便。

*2 【依據JIS C 60068-2-6】? 振動頻率10-60Hz（振幅0.75mm）、振動頻率60-500Hz（加速度100m/S2）

*3 不同型號所適用的沖擊數值有所不同

支持大型傳感器，并同時實現φ39㎜的緊湊外徑

外徑φ39㎜（CF8ZA-1S：外徑φ54㎜），節省設置空間。

采用聚焦時不改變鏡頭的長度的機械機構設計。

高便利性與可靠性

在鏡頭鏡筒上各設3處用于固定可變光圈和聚焦的固定孔，可根據設置條件選擇合適的固定孔。

在拍攝距離為50cm時配有對焦指標，能夠高效的檢測相機的后法蘭距的錯位。

可變光圈?聚焦旋鈕螺絲使用「防脫落結構」。即便搖晃劇烈的環境下。螺絲也不會脫落。

制造的每個鏡頭出廠前，工廠都會對其光學性能進行檢測結果檢測。
每個鏡頭的鏡筒上都印有二維碼，可追溯鏡頭在出廠時的光學性能檢測結果。

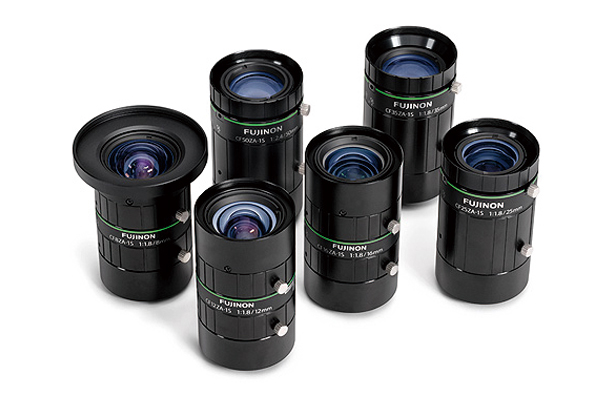

產品陣容

CF8ZA-1S

CF12ZA-1S

CF16ZA-1S

CF25ZA-1S

CF35ZA-1S

*6 從鏡筒的前面看。

*7 感應尺寸（標準）: 可以盡可能地發揮目標對象的性能。

*8 感應尺寸（******）: 可適應的傳感器尺寸因型號而異。請檢查與您的特定應用相關的光照量和邊緣的分辨率。

CF50ZA-1S

FUJINON鏡頭自主的 "4D高分辨率 "性能

"四維高像素技術"是FUJINON鏡頭的高分辨率性能。它能保持從中心到邊緣的高度一致的圖像銳度，同時減輕因拍攝距離或光圈變化而導致的分辨率下降?？梢栽诟鞣N安裝和拍攝條件下都能穩定地提供高分辨率的圖像。

1.浮動式設計技術

即便拍攝距離及光圈值發生變化，也可以抑制分辨率性能的下降。

• 鏡頭的設計是為了在常用的焦段（設計距離）上顯示出高分辨率。在這個距離上，畸變（色彩邊緣/周邊模糊/失真）得到了理想的修正。

• 雖然傳統的鏡頭設計技術在設計距離上能將畸變有效控制，但在其他距離上也會出現畸變，導致分辨率下降。尤其是廣角鏡頭，景物有變形（周邊模糊）的問題。

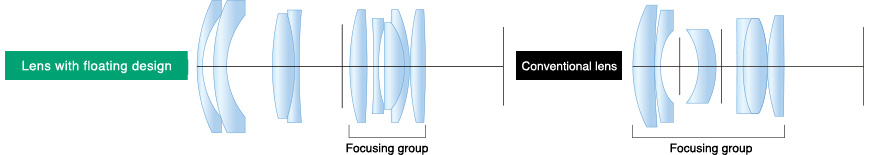

• HF-12M系列采用了"浮動設計技術”"浮動鏡頭元件 "可移動對焦，使HF-12M系列無論拍攝距離遠近都能保持高分辨率。

2.高精度的組裝技術

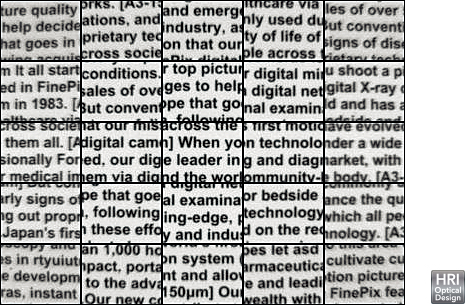

畫面中心至邊緣保持一致的高分辨率

• 在鏡頭的制造過程中，鏡片軸線的錯位將使其無法達到預期的性能。因此，將鏡片的軸線對齊精度達到微米級是至關重要的。

• HF-12M系列鏡頭從中心到到圖像邊緣均保持高分辨率。這是通過使用富士膠片制造技術的檢測設備來檢測所有鏡頭核心的錯位，并通過微米級的調整來調整整個鏡頭結構來實現的。

無錯位

鏡片錯位

"四維高像素技術"鏡頭

常規鏡頭

即使在邊緣也能保持高度一致的圖像清晰度

畸變會降低邊緣的分辨率

• 在手機鏡頭模組等微型鏡頭的制造上，運用了富士膠片的制造技術，應用了要求高維度、品質穩定的廣播電視鏡頭制造所需的精密技術。

3.硝材匹配技術（富士膠片自主的光學設計軟件"FOCUS"）

抑制因光圈值改變而導致的分辨率下降

• 光圈值發生變化時產生解像度下降的主要原因是「倍率象差(色差)」。光的各個波長(顏色）的折射率不同，不同的顏色會發生成像位置的偏差。因而，畫面的周邊會產生色差的問題。一般的硝材只能矯正光的三原色RGB(紅，綠，藍)其中的2種顏色，通過使用異常分散性高的特殊硝材將所有的顏色矯正到更高的水平成為可能。

• 為了抑制色差使用了異常分散性高的特殊硝材，即使光圈值發生變化也能實現高解像性能。

• 富士能的鏡片設計中使用了富士膠片的設計軟件      "FOCUS(Fujifilm Optical Class Library and Utilities System)"，在硝材組合中進行模擬，最終選定適合的硝材。

 * Simulated image

FUJINON防震、抗沖擊

1.將光軸變動（畫面的偏移量）控制在10um之內的「Fujinon抗沖擊」

 一般的工業檢測用鏡頭，如果使用在發生沖擊的用途下，其鏡頭群會因?yàn)槭艿酵饨绲臎_擊而出現以微米為單位的移動，從而產生光軸變動（畫面偏移），成為精密測量上難以克服的難題。

Fujinon抗沖擊」功能是采用富士能出色的機械構造設計，即使在受到******為10G*1的外力沖擊下也能將光軸變動（畫面偏移）控制在10um*2以內。

*1 ******抗沖擊能力因型號而異

*2 根據JIS C 60068-2-6進行嚴格的振動測試，測試前后保持高分辨率。[JIS C 60068-2-6]振動頻率 10-60Hz（振幅 0.75mm），振動頻率 60-500Hz（加速度 100m/S2），掃描循環 50 次

即使在沖擊達到10G*2時，也能將光軸偏移（圖像偏差）抑制在10um*3之內。

反復沖擊時軸線偏移

2.對應嚴峻震動環境的「Fujinon防震動」

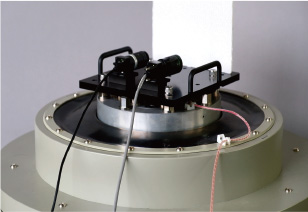

• 一般的工業檢測用鏡頭，如果安裝在發生震動的使用環境下，鏡頭的耐用性是一個課題。「Fujinon防震動」功能通過了嚴格的JIS60068-2-6標準的震動試驗，在維持產品本身的高清晰度同時具備高耐用性。

【依據IEC60068-2-6】
? 振動數10-60Hz (振幅 0.75mm),
　振動數60-500Hz (加速度 100m/S2)
? 掃描輪次50 cycles

3.追求抑制老化·安裝操作的便利性。

采用本公司的機構設計，嚴格控制粘合劑的使用量，盡可能地抑制在常年嚴峻的工作環境下由溫濕度產生的老化現象。

采用一直以來的可變光圈而非固定光圈的設計，在達成高性能的同時，擁有便利的安裝操作性。

高精度玻璃模具非球面鏡片技術

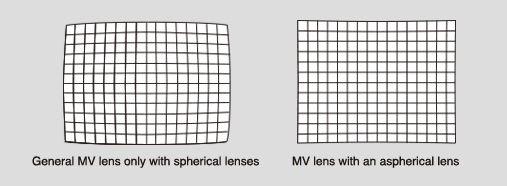

同時實現小型化和低失真的目標

• 在鏡頭的設計上，為了實現小型化，減少鏡片數量，需要讓入射光急劇彎曲并成像。但一般只有球面鏡片組成的鏡頭，不能抑制失真。另一方面，因?yàn)榉乔蛎骁R片發揮著數枚球面鏡片的作用，所以用少量的鏡片便可以抑制失真。

• 對于非球面鏡片來說，所要求的加工精度是非常高的。富士能鏡頭可以做到非球面鏡片的設計·制作，并且把設計所需求的加工的高精度通過精密的模具加工實現量產。

• 因?yàn)椴捎昧烁呔惹蛎娌Ａ＞叻乔蛎骁R片，從而實現了小型化和低失真的兼容。

非球面鏡片

  *示意圖
